خط تولید گچ تخته

خط تولید تخته گچی کلید در دست - سفارشی-راه حل های ساخت مهندسی برای تولیدکنندگان جهانی مصالح ساختمانی



خط تولید تخته گچی با کارایی بالا یک فرآیند حرارتی و مکانیکی کاملاً متعادل است، نه فقط ترکیبی از ماشین‌های جداگانه. عدم تعادل بین دوز مواد خام، سرعت خط و ظرفیت خشک کردن باعث نقص برد، مصرف انرژی بالا یا تنگناهای شدید تولید می شود.


Shineye Machinery خطوط تولید تخته گچی کامل و خودکار-را طراحی، تولید و نصب می‌کند. هر کارخانه بر اساس ظرفیت سالانه هدف، ویژگی‌های مواد خام (طبیعی، FGD، یا فسفوژپس)، در دسترس بودن سوخت محلی، و ردپای کارخانه، سفارشی-مهندسی می‌شود.




صفحه اصلی 12 صفحه آخر

پارامترهای فنی کلیدی و نمای کلی کارخانه



پارامتر

مشخصات

محدوده ظرفیت

تقریباً. 1.5–30 میلیون متر مربع در سال

ضخامت تخته

7-15 میلی متر (پیکربندی خودکار استاندارد)

عرض تخته

1200 / 1220 میلی متر; قابل تنظیم

طول تخته

2000-3600 میلی متر؛ برش دقیق قابل تنظیم

سرعت خط

بسته به ظرفیت کارخانه تا 30 تا 80 متر در دقیقه

راندمان حرارتی

بزرگتر یا مساوی 85٪، با خشک کن کنترل دقیق 6 ناحیه ای-

سطح اتوماسیون

کنترل متمرکز PLC تمام اتوماتیک

نیاز نیروی کار

تقریباً. 10–۱۵ عملگر/شیفت

گزینه های سوخت

گاز طبیعی، LPG، نفت سنگین، زغال سنگ یا نفت حرارتی

استانداردهای قابل اجرا

ASTM C1396/C1396M، EN 520، GB/T 9775*





انواع تخته گچی و سازگاری کاربرد

کاغذ استاندارد-تخته گچی رو به رو

طراحی شده برای دیوارهای پارتیشن داخلی و سیستم های سقف در توسعه های تجاری و مسکونی.

تخته گچی{0}مقاوم در برابر رطوبت

با روغن سیلیکون و افزودنی‌های ضد آب برای محیط‌های با رطوبت{0} بالا مانند حمام، آشپزخانه، و آب و هوای گرمسیری پیکربندی شده است.

تخته گچی مقاوم در برابر آتش-

فرموله شده با تقویت کننده فایبرگلاس و ورمیکولیت منبسط نشده برای مطابقت با رتبه بندی های بین المللی ایمنی در برابر آتش سوزی.

نمرات هیئت مدیره تخصصی / سفارشی

تراکم هسته قابل تنظیم، پروفیل لبه (مخروطی / مربع)، و مشخصات کاغذ مطابق با استانداردهای بازار محلی.



سازگاری مواد خام و تجزیه و تحلیل قبل از{0}مهندسی


ناهماهنگی مواد اولیه علت شماره 1 ناپایداری خط در کارخانه های جدید گچ است. تیم مهندسی ما آزمایش‌های تنظیم دوغاب و ارزیابی‌های حرارتی را قبل از نهایی کردن مشخصات تجهیزات انجام می‌دهد.

منابع گچ سازگار:

گچ طبیعی (سنگ گچ دی هیدرات)
گچ FGD (محصول جانبی گوگرد زدایی گاز دودکش از نیروگاه ها)
فسفوژیپسوم (محصول فرعی صنعتی شیمیایی تصفیه شده)
پودر گچ بازیافتی

Full Automatic Gypsum Board Machine
Gypsum Board Production Equipment

مواد افزودنی ضروری تولید:

کاغذ روبه‌روی درجه{{0}بالا (170 - 220 گرم در متر مربع)
نشاسته اصلاح شده (برای کاغذ-به-چسباندن هسته)
عامل کف کننده (کنترل تراکم و کاهش وزن)
شتاب دهنده و کندکننده (هیدراتاسیون و کنترل تنظیم)
رشته های فایبرگلاس و مواد ضد آب{0}



گام به گام-فرایند ساخت مداوم


دوز و تغذیه خودکار
پودر گچ کلسینه شده، آب و افزودنی‌های میکرو{0}}به‌طور پیوسته با استفاده از-از دست دادن دقت بالا-در{3}}فیدرهای وزن، برای اطمینان از سازگاری دسته‌ای، وزن می‌شوند.



اختلاط دوغاب با سرعت بالا-
میکسر پین به طور کامل فوم مایع، آب، نشاسته و پودر گچ را با هم ترکیب می کند تا یک دوغاب یکنواخت و سبک را بدون از بین بردن حباب های کف تشکیل دهد.



شکل دهی مداوم تخته و تغذیه کاغذ
رول های کاغذ رو به بالا و پایین به طور خودکار تغذیه می شوند. ایستگاه شکل دهی نوار گچی پیوسته را به ضخامت و عرض دقیق شکل می دهد.

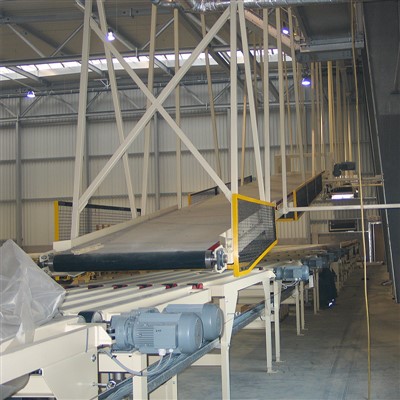

تنظیم سیستم نوار نقاله
تخته مرطوب مداوم در امتداد تسمه تنظیم حرکت می کند (100 - 300 متر بسته به سرعت خط)، اجازه می دهد تا قبل از برش، آب رسانی کامل و تبلور شود.

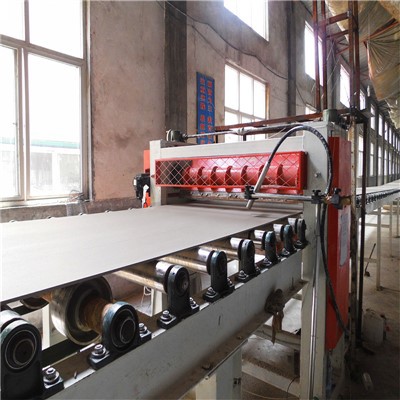

برش سروو با دقت بالا{{0}
چاقوهای چرخشی خودکار تخته ست پیوسته را به طول های دقیق بدون آسیب رساندن به لبه های تخته یا لایه برداری از رو به روی کاغذ برش می دهند.



خشک کردن حرارتی دقیق 6 منطقه
تخته های برش در محفظه های خشک کردن چند طبقه توزیع می شوند. مناطق گرمایش مستقل از سوزاندن کاغذ جلوگیری می کند در حالی که رطوبت نهایی کمتر از 1٪ است.



تطبیق و برش لبه{0}}

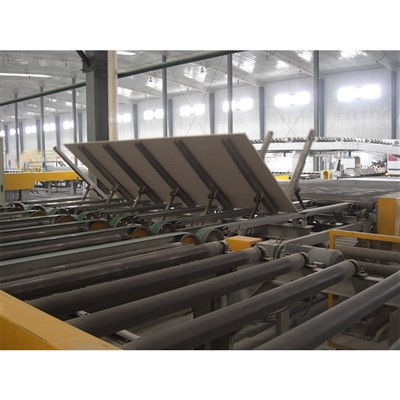

تخته های خشک شده از اره های لبه برای آماده سازی نهایی لبه مربعی/مخروطی عبور می کنند و به دنبال آن چرخش خودکار تخته و انباشته شدن رو به رو-به-رو به رو می شود.



انباشته سازی و پالت سازی خودکار
استاکرهای رباتیک یا مکانیکی تخته های تمام شده را روی پالت ها بسته بندی می کنند، آماده برای تسمه بندی خودکار، بسته بندی کششی و انتقال لیفتراک.



محدوده تجهیزات خط کامل



ماژول سیستم

تجهیزات اصلی شامل

عملکرد / هدف عملکرد

دوز و بچینگ

کاهش وزن-در-فیدرهای وزن، پمپ های افزودنی مایع

دوز دقیق (+/- 0.5% دقت)

مخلوط دوغاب

میکسر پین فولادی ضد زنگ، واحد فوم

دوغاب همگن و هسته کم

بخش تشکیل

ایستگاه شکل دهی، چین و چسباندن کاغذ

ضخامت دقیق (7-15 میلی متر) و مشخصات

تنظیم و حمل و نقل

نوار نقاله، نوار نقاله غلتکی، بخش تنظیم

زمان تنظیم کنترل شده مطابق با سرعت خط

واحد برش

برش مگس چرخشی، سیستم ردیابی سروو

تحمل برش با سرعت بالا (+/- 1mm)

خشک کن چند منطقه ای

خشک کن حرارتی 6 زون، مبدل حرارتی، اگزوز

85% + راندمان حرارتی، حداقل ضایعات سوخت

تکمیل و انباشته شدن

اره برش لبه، تخته تراش، استکر اتوماتیک

لبه تمیز و بسته بندی پالت تمیز

سیستم کنترل

زیمنس/اشنایدر PLC، صفحه نمایش لمسی HMI، SCADA

اتوماسیون متمرکز، 10-15 کارگر در شیفت



سیستم خشک کن چند منطقه ای: کاهش هزینه عملیاتی شما (OPEX)

انرژی تا 40-50٪ از هزینه عملیاتی روزانه در کارخانه گچ را مصرف می کند. فناوری خشک کردن چند منطقه ای Shineye توزیع گرما را برای کاهش مصرف سوخت در هر متر مربع بهینه می کند.

مزایای کلید خشک کن:




مناطق مستقل دما

6 درجه حرارت بالا در مناطق ورودی برای تبخیر سریع آب رایگان-. حرارت ملایم در نواحی نهایی برای جلوگیری از تکلیس تخته.





بازیابی حرارت زباله

انرژی حرارتی از هوای خروجی مجدداً برای گرم کردن هوای احتراق پیش‌گرم می‌شود و بازده حرارتی کلی بیش از 85 درصد به دست می‌آید.





گزینه های مبدل حرارتی انعطاف پذیر

پیکربندی‌های گرمایش مستقیم یا غیرمستقیم با منابع گاز طبیعی، LPG، زغال‌سنگ، نفت سنگین یا بخار مطابقت دارند.





Fully Automatic Gypsum Board Production Line



چیدمان کارخانه، تاسیسات و خدمات مهندسی کلید در دست

الزامات چیدمان گیاه:

  • مدت کارگاه:150 متر - 350 متر (بسته به ظرفیت سالانه و سرعت خط)
  • عرض کارگاه: 12m - 24m
  • ارتفاع روشن:حداقل 6.5 متر - 8 متر زیر قلاب جرثقیل
  • دسترسی به ابزار:تامین آب صنعتی، پست برق فشار قوی-، خط لوله گاز/سوخت، شبکه هوای فشرده.

پشتیبانی کامل پروژه چرخه حیات:

  • مشاوره پروژه و انتخاب ظرفیت
  • آزمایش مواد خام و فرمولاسیون دوغاب
  • طرح های سفارشی کارخانه و نقشه های پایه
  • ساخت تجهیزات دقیق و کنترل کیفیت
  • بسته بندی صادراتی و تحویل لجستیک جهانی
  • در{0}}نصب مکانیکی و برقی سایت
  • راه اندازی خط و اجرای آزمایشی تولید
  • آموزش عملیاتی مهندس محلی و اپراتور
  • تامین قطعات یدکی و پشتیبانی فنی مادام العمر



گواهی ما





productcate-1-1
productcate-1-1



سوالات متداول



س: دوره ROI معمولی برای کارخانه تخته گچی Shineye چیست؟

پاسخ: بسته به تقاضای بازار محلی، هزینه های مواد خام و قیمت سوخت، اکثر مشتریان بین المللی ما طی 18 تا 36 ماه به بازپرداخت کامل می رسند.

س: آیا Shineye می تواند مهندسان نصب را به سایت ما در خارج از کشور بفرستد؟

ج: بله. ما مهندسان مکانیک، تکنسین‌های برق و متخصصان باتجربه را برای مدیریت نصب کامل سایت، راه‌اندازی، و آموزش کارکنان اعزام می‌کنیم تا زمانی که خدمه شما تابلوهای آماده را تولید کنند{1}}.

س: آیا گچ FGD برای خطوط خودکار با سرعت بالا مناسب است؟

ج: قطعا. گچ FGD به طور گسترده در سطح جهانی استفاده می شود. ما خطوط خود را با تجهیزات تخصصی کلسیناسیون، فیدرهای رطوبت، و تنظیمات میکسر اختصاصی که به طور خاص برای پودر FGD خوب طراحی شده اند، مجهز می کنیم.

س: از ثبت سفارش تا تولید تجاری چقدر طول می کشد؟

پاسخ: تولید معمولاً 3 تا 4 ماه طول می کشد. نصب و راه اندازی در محل معمولاً 2 تا 3 ماه طول می کشد، بسته به آمادگی کار عمرانی و مقیاس کارخانه.
